Id-dar - Prodotti - Valvoli tal-plastik -

Valvoli tal-Iċċekkjar tal-plastik

Valvoli tal-Iċċekkjar tal-plastik industrijali

Il-valvi tal-kontroll tal-plastik jipprevjenu l-backflow u r-rotazzjoni b'lura f'sistemi ta 'immaniġġjar tal-fluwidu fejn il-valvi tal-metall ifallu minħabba korrużjoni kimika, ossidazzjoni jew restrizzjonijiet tal-piż. Joperaw awtomatikament permezz ta' differenzjali ta' pressjoni tal-linja, dawn il-valvi ta' non--return jiżolaw il-midja downstream, jipproteġu l-pompi kontra l-martell tal-ilma, u jżommu l-priming tas-sistema fin-netwerks muniċipali, kimiċi u industrijali tal-fluwidu.

Bl-użu ta' termoplastiċi reżistenti għall-korrużjoni-inklużi UPVC, CPVC, PVDF, u PPH, dawn il-valvi ta' verifika jimmaniġġjaw aċidi aggressivi, alkali, ilma ta' purità għolja-, u slurries li joborxu mingħajr lissija ta' joni tal-metall jew skalar ta' kanali tal-fluss intern.

Firxa tal-Prodott

PVC Swing Check Valve

Iddisinjat għal applikazzjonijiet ta' waqgħa ta'-pressjoni-baxxa f'sistemi ta' pajpijiet tal-polyvinyl chloride mhux plastifikat. Jutilizza disinn ta' diska ta'-swinging jew rebbiegħa-megħjuna b'xejn biex timmassimizza l-kapaċità tal-fluss bi pressjoni minima tal-qsim.
Firxa Daqs:DN15 - DN300 (1/2" - 12")
Firxa tat-Temperatura:0 grad sa 60 grad (32 grad F sa 140 grad F)
Materjal tal-ġisem:PVC mhux plastifikat (UPVC)
Materjal tas-siġillar:EPDM / FKM

Valv ta' Iċċekkjar Swing CPVC

Jestendi r-reżistenza kimika tal-PVC standard għall-ipproċessar tat-temperatura elevata. Adattat għal likwidi korrużivi sħan, immaniġġjar ta 'skart industrijali, u linji ta' distribuzzjoni ta 'aċidu.
Firxa Daqs:DN15 - DN300 (1/2" - 12")
Firxa tat-Temperatura:0 grad sa 90 grad (32 grad F sa 194 grad F)
Materjal tal-ġisem:PVC klorinat (CPVC)
Materjal tas-siġillar:FKM / EPDM

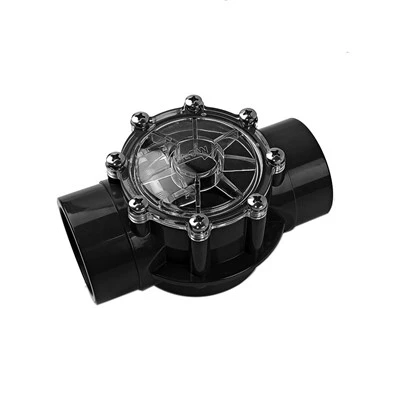

PVDF Check Valve

Inġinerija għal ilma ultra-pur, aċidi ta' konċentrazzjoni għolja-, u linji ta' proċess kimiku ta'-temperatura għolja. Jipprovdi reżistenza kimika fuq spettru wiesa 'pH flimkien ma' saħħa mekkanika għolja.
Firxa Daqs:DN15 - DN100 (1/2" - 4")
Firxa tat-Temperatura:-40 grad sa 120 grad (-40 grad F sa 248 grad F)
Materjal tal-ġisem:Polyvinylidene Fluoride (PVDF)
Materjal tas-siġillar:FKM / FFKM / PTFE Miksija

PPH Check Valve

Ottimizzat għal distribuzzjoni kimika industrijali, electroplating, u linji tal-pickling. Jikkaratterizza reżistenza għall-istress-xquq u saħħa tal-impatt f'temperaturi operattivi elevati.
Firxa Daqs:DN15 - DN200 (1/2" - 8")
Firxa tat-Temperatura:0 grad sa 95 grad (32 grad F sa 203 grad F)
Materjal tal-ġisem:Omopolimeru tal-polipropilene (PPH)
Materjal tas-siġillar:EPDM / FKM

Valv tal-Iċċekkja tal-Wejfer tal-plastik

Disinn ta' dimensjoni ta' wiċċ-imb'wiċċ-qasir ikklampjat bejn flanġijiet ANSI jew DIN. Ideali għal layouts ta' pajpijiet ta' spazju-kostretti li jeħtieġu-prevenzjoni tal-fluss lura sħiħ.
Firxa Daqs:DN40 - DN400 (1-1/2" - 16")
Firxa tat-Temperatura:0 grad sa 90 grad (dipendenti mill-materjal)
Materjal tal-ġisem:UPVC / CPVC / PPH / PVDF
Mudell tal-Immuntar:Jgħodd ANSI CL150, DIN PN10/PN16, JIS 10K

Valv tas-saqajn tal-plastik

Installat fil-qiegħ tal-linji tal-ġbid tal-pompa biex iżżomm il-priming tal-kolonna tal-likwidu u tiffiltra s-solidi sospiżi permezz ta 'passatur integrat.
Firxa Daqs:DN15 - DN100 (1/2" - 4")
Firxa tat-Temperatura:0 grad sa 60 grad (UPVC) / 0 grad sa 90 grad (CPVC)
Materjal tal-ġisem:UPVC / CPVC
Skrin tal-passatur:Malja Termoplastika Mtaqqba

Karatteristiċi Ewlenin tal-Prodott

Kuntatt Metalliku Żero

Telimina l-kontaminazzjoni tal-jone tal-metall fit-trattament tal-ilma ta'-purità għolja u fis-sistemi ta' kunsinna ta' kimiċi elettroniċi.

Pressjoni baxxa tal-qsim

Il-ġeometriji tad-diska interna u tar-rebbiegħa jinfetħu kompletament fi pressjonijiet taħt 0.05 bar (0.72 psi), inaqqsu t-telf tar-ras u l-konsum tal-enerġija tal-pompa.

Issiġillar idrodinamiku

Is-sedili elastomeriċi (EPDM jew FKM) jipprovdu siġillar issikkat tal-bużżieqa-taħt kundizzjonijiet minimi ta' backpressure.

Toqba Intern Lixx

Injezzjoni-uċuħ interni ffurmati jipprevjenu l-akkumulazzjoni tal-iskala, jimminimizzaw il-waqgħa tal-pressjoni, u jnaqqsu t-turbolenza.

Tiswija Modulari

Disinji ta 'unjoni u wejfer veri jippermettu s-sedil inline u s-sostituzzjoni tas-siġill mingħajr ma jinqatgħu sezzjonijiet tal-pipeline.

Kompatibbiltà tal-Materjal u tal-Midja

Materjal	Temperatura massima operattiva (grad / grad F)	Klassifikazzjoni tal-Pressjoni Massima (f'20 grad)	Kompatibilità Kimika	Midja mhux xierqa
UPVC	60 grad / 140 grad F	PN10 - PN16 (150-230 PSI)	Aċidi dilwiti, alkali, imluħa, idrokarburi alifatiċi	Idrokarburi aromatiċi, esteri, ketoni, solventi klorinati
CPVC	90 grad / 194 grad F	PN10 - PN16 (150-230 PSI)	Likwidi korrużivi sħan, aċidi minerali, ipoklorit tas-sodju	Aċidu nitriku kkonċentrat, ketoni, eteri
PPH	95 grad / 203 grad F	PN10 (150 PSI)	Kawstiċi, aċidi tal-pickling, soluzzjonijiet tal-electroplating	Aċidi ossidanti (HNO3 ikkonċentrat, H2SO4), aloġeni
PVDF	120 grad / 248 grad F	PN10 - PN16 (150-230 PSI)	Aċidi ikkonċentrati, kloru, bromin, ożonu, medja ta'-purità għolja	Aċidu sulfuriku fuming, soluzzjonijiet kawstiċi qawwija (pH > 12 f'temperatura għolja)

Għażliet ta' Konnessjoni u Konfigurazzjoni

Sokit / Weldjatura Solvent

ASTM D2467 / DIN 8063 sokit standard truf għal PVC riġidu u CPVC pipeline jointing.

Bil-kamin (NPT / BSPT)

Ħjut interni/esterni għax-xejn konformi ma 'ANSI B1.20.1 u ISO 7-1.

Infrared (IR) / Butt Fusion

Spigot truf għal socket-fużjoni jew xoffa-iwweldjar IR ħieles fuq il-pajpijiet PPH u PVDF.

Flanġ & Wafer

Mudelli standardizzati li jaqblu ANSI B16.5 Klassi 150, DIN PN10/PN16, u tħaffir JIS 10K.

Speċifikazzjonijiet ewlenin

Dijametri Nominali	DN15 sa DN400 (1/2" sa 16")
Pressjoni tax-Xogħol (PN)	PN6, PN10, PN16 f'temperatura ta 'fluwidu ambjentali ta' 20 grad
Pressjoni tal-qsim	Molla standard: 0.03 - 0.05 bar (0.43 - 0.72 psi); Tbandil tal-gravità:< 0.01 bar (0.14 psi)
Standards tal-Issiġillar tas-Sedil	ISO 5208 Rata A (Tnixxija viżibbli żero)
Standards tad-Disinn	ISO 16137, DIN 3441 / 3442, ASTM F1970
Wiċċ-imb'-Dimensjonijiet Wiċċ	DIN 3202, EN 558-1, ANSI B16.10

Kif Agħżel il-Valv tal-Iċċekkja tal-Plastik it-Tajjeb

Pass 1: Identifika Kompożizzjoni Kimika u Konċentrazzjoni

Salib-referenza tal-fluwidu tal-proċess tiegħek mat-tabelli tal-korrużjoni tal-polimer. Żgura li kemm is-siġilli tal-polimeru tal-ġisem kif ukoll dawk elastomeriċi (EPDM vs. FKM) jifilħu espożizzjoni kimika f'konċentrazzjonijiet operattivi massimi.

Pass 2: Ikkalkula t-Temperatura-Pressjoni Operattiva Mnaqqsa

Is-saħħa tat-tensjoni tal-polimer tonqos hekk kif togħla t-temperatura tal-fluwidu. Applika fatturi ta' tnaqqis fil-pressjoni:
F'40 grad, naqqas il-pressjoni tax-xogħol nominali tal-UPVC bi 30%.
Fi 80 grad, CPVC jopera f'massimu ta '40% tal-klassifikazzjoni nominali ta' pressjoni ta '20 grad tiegħu.

Spring Check Valve CPVC Swimming Pool Valve

Pass 3: Iddetermina l-Orjentazzjoni u l-Veloċità tal-Fluss

Fluss Vertikali (L fuq):Jeħtieġ disinn ta' ballun jew swing assistit tar-rebbiegħa- biex jiżgura li jkun hemm bilqiegħda pożittiv meta jieqaf il-fluss.
Fluss Orizzontali:Il-valvi tal-kontroll tal-gravità standard jew tal-kontroll tar-rebbiegħa jiffunzjonaw fil-parametri tal-veloċità nominali (0.5 m/s<= V <= 2.5 m/s).

Pass 4: Evalwa Telf ta' Kap Permessi

Għal sistemi ta' ippumpjar ta'-ras baxxa, agħżel Swing Check jew Wafer Check valves, li joffru ftuħ ta'-bore sħiħ u tnaqqis fil-pressjoni (valur K-) minn valvi ta' kontroll tal-ballun mgħobbija bil-molla inline-.

Applikazzjonijiet

Trattament tad-Dranaġġ Industrijali u tal-Effluwent

Jipprevjeni l-fluss lura tad-demel likwidu kimiku f'tankijiet ta 'newtralizzazzjoni ta' aċidu/alkali, linji ta 'għalf tal-istampa tal-filtru, u sistemi ta' skariku tal-pompa tad-dożaġġ.

Ipproċessar u Distribuzzjoni Kimika

Mankijiet tat-trasport ta 'aċidu ikkonċentrat (HCl, H2SO4), injezzjoni ta' ipoklorit tas-sodju, u ċirkolazzjoni ta 'tank tal-electroplating industrijali.

Immaniġġjar ta' Semikondutturi u Ilma Pur

PVDF u valvi ta' kontroll UPVC maħsula-naddaf iżommu l-integrità tal-fluss f'linji tal-ilma Reverse Osmosis (RO), Dejonizzat (DI), u naddaf-fil--post (CIP) unitajiet tat-tlaħliħ mingħajr lissija jonika.

Sistemi tal-Pjanti tal-Baħar u tad-Desalinizzazzjoni

Jirreżisti l-korrużjoni tal-ilma mielaħ, il-bijo-fouling, u l-iskala tal-klorur tas-sodju fil-linji tal-ipproċessar tal-ilma mhux ipproċessat u l-ħruġ tas-salmura.

Kwalità u Spezzjoni

Biex tiġi vverifikata l-integrità tal-pressjoni, issikkar tas-sedil, u tolleranza dimensjonali, il-lottijiet ta’ produzzjoni jgħaddu minn protokolli ta’ ttestjar rigorużi:

Test Idrostatiku tal-qoxra

Imwettaq fi 1.5 x pressjoni nominali (eż., 24 bar għall-klassifikazzjoni PN16) bl-użu ta 'ilma biex tivverifika l-integrità tal-ġisem strutturali.

Test tan--Pressjoni Baxxa u Għolja-Tnixxija tas-Sedil tal-Pressjoni

Ittestjat f'0.2 bar u 1.1 x PN skont l-istandards tar-Rata A tal-ISO 5208 biex jiġi żgurat tnixxija ta 'sedil żero.

Spettrometrija tal-Materja Prima u Indiċjar tal-Fluss tat-Tidwib

Verifika tal-purità tar-reżina permezz ta' spettroskopija FTIR u kampjunar tal-lott tal-Indiċi tal-Fluss tat-Tidwib (MFI) qabel l-iffurmar tal-injezzjoni.

Verifika Dimensjonali

It-tolleranzi kritiċi fuq il-profili tal-ħajt, il-fond tas-sokit (ASTM/DIN), u l-iskanalaturi taċ-ċirku tas-siġillar huma vverifikati bl-użu ta 'proġekters CMM u profil ottiku.

OEM / ODM & Customization

Aħna nipprovdu manifattura ta 'valvi apposta biex tkun adattata għal sistemi ta' pajpijiet proprjetarji u applikazzjonijiet industrijali speċjalizzati:

Disinn u Għodda tal-Mould Custom:-In-house CNC toolmaking għal dimensjonijiet tal-karrozzerija apposta, standards uniċi ta' konnessjoni tat-tarf, jew tulijiet mhux-standard wiċċ-i-.

Pressjonijiet tal-qsim imfassla apposta:Għażla tar-rata tar-rebbiegħa apposta (304 SS, 316 SS, Hastelloy C-276, jew molol miksija b'PTFE) biex jinkisbu pressjonijiet differenzjali speċifiċi tal-ftuħ minn 0.01 bar sa 0.5 bar.

Elastomeri Alternattivi:Integrazzjoni ta' materjali speċjali tas-siġillar inklużi FFKM, NBR, jew silikon għal kimiċi niċċa jew rekwiżiti ta' kuntatt tal-ikel-.

Tikkettjar Privat u Ippakkjar:Immarkar bil-lejżer apposta ta 'numri tal-partijiet, logos, klassifikazzjonijiet tal-pressjoni, u kodiċi ta' traċċa direttament fuq il-korpi tal-valvi, akkumpanjati minn ippakkjar personalizzat għall-bejgħ bl-imnut jew industrijali.

FAQ

Q: X'inhi d-differenza ewlenija bejn Swing Check Valve u Ball Check Valve?

A: Valv tal-Iċċekkja Swing juża diska biċ-ċappetti li jitbandal taħt fluss 'il quddiem, li joffri tnaqqis fil-pressjoni aktar baxx (valur K-) u kapaċità ta' fluss ogħla. Ball Check Valve juża sfera ggwidata li tneħħi s-sit tagħha; jimmaniġġja fluwidi maħmuġin u slurries aħjar minħabba li r-rotazzjoni tal-likwidu tnaddaf il-wiċċ tal-ballun waqt it-tħaddim.

Q: Kif iż-żidiet fit-temperatura jaffettwaw il-klassifikazzjoni tal-pressjoni tal-valvoli tal-plastik?

A: Hekk kif tiżdied it-temperatura tal-fluwidu, materjali termoplastiku jgħaddu minn espansjoni termali u tnaqqis fil-qawwa tat-tensjoni. Kull valv tal-plastik għandu jkun pressjoni-naqqas skont il-kurva speċifika tal-materjal (eż., valv UPVC ratat għal 16 bar f'20 grad jinżel għal madwar 4 bar f'60 grad).

Q: Jistgħu jiġu installati valvoli tal-plastik vertikalment?

A: Iva, sakemm id-direzzjoni tal-fluss tkun 'il fuq. Il-fluss vertikali 'l fuq jimbotta d-diska jew il-ballun miftuħ, u l-gravità (jew l-assistenza tar-rebbiegħa) tgħin biex tissiġilla l-valv kontra l-pressjoni b'lura waqt l-għeluq tal-pompa. L-installazzjoni vertikali 'l isfel ġeneralment mhix rakkomandata sakemm ma tkunx installata molla interna qawwija biex tiżgura għeluq pożittiv tal-valv.

Q: Liema materjal għandi nagħżel għall-midja tal-ipoklorit tas-sodju (NaClO)?

A: Korpi CPVC jew PVDF mgħammra b'siġilli FKM (Viton) huma rakkomandati għal linji ta 'dożaġġ ta' ipoklorit tas-sodju. L-UPVC standard jista 'jintuża għal konċentrazzjonijiet baxxi f'temperaturi ambjentali, iżda s-siġilli EPDM standard jiddegradaw fuq espożizzjoni fit-tul għal ipoklorit tas-sodju aggressiv.

Q: Kif iqabblu l-valvi ta' verifika assistiti tar-rebbiegħa-mal-valvoli ta' verifika tal-gravità-magħluqa?

A: Il-valvi tal-kontroll assistiti tar-rebbiegħa-jagħlqu aktar malajr qabel ma jseħħ l-inverżjoni tal-fluwidu, li jtaffu l-martell tal-ilma f'sistemi ta' ippumpjar ta'-ras għolja. Gravità-valvi magħluqa jiddependu purament fuq il-pressjoni tal-fluss lura u d-densità tal-midja, li jagħmluhom adattati għal sistemi ta' pressjoni-baxxa fejn hija meħtieġa pressjoni minima tal-qsim.

Q: Liema standards ta 'konnessjoni huma disponibbli għall-integrazzjoni tal-pajpijiet internazzjonali?

A: Il-valvi huma prodotti biex jikkonformaw ma' standards reġjonali ewlenin:
Sokit: Metriku (DIN 8063 / ISO), ASTM (Sch 40/80), JIS.
Bil-kamin: NPT (ANSI B1.20.1) u BSPT/BSPP (ISO 7-1).
Flanġ: ANSI Klassi 150, DIN PN10/PN16, u mudelli JIS 10K.

Itlob Kwotazzjoni

Teħtieġ appoġġ tekniku ta' daqs, verifika tal-kompatibbiltà tal-materjal, jew kwotazzjoni tal-prezz għal ordnijiet ta'-volum għoli?
Ibgħat ir-rekwiżiti tal-proġett tiegħek biex tirċievi karta tad-dejta teknika kompleta u kwotazzjoni fi żmien 24 siegħa.
Dettalji tal-Ispeċifikazzjoni Meħtieġa għal Kwotazzjonijiet Mgħaġġla:
Tip ta' Valv u Daqs Nominali (DN / Pulzier)
Materjal tal-Korp (UPVC, CPVC, PPH, PVDF) & Materjal tas-Siġill (EPDM, FKM)
Standard tal-Konnessjoni tat-Tmiem (ANSI / DIN / JIS; Socket / Kamin / Flanġ / Wejfer)
Tip ta' Media, Temperatura Operattiva (grad), u Pressjoni Massima tax-Xogħol (bar/PSI)
Kwantità Stima tal-Ordni u Timeline ta' Kunsinna fil-mira

Aħna -magħrufa sew bħala wieħed mill-manifatturi ewlenin tal-valvi tal-kontroll tal-plastik fiċ-Ċina. Jekk int ser tixtri valvi ta 'kontroll tal-plastik ta' kwalità għolja fl-istokk, merħba tikseb kwotazzjoni u kampjun b'xejn mill-fabbrika tagħna. Ukoll, servizz personalizzat huwa disponibbli.
